在复合材料的生产和应用过程中，无损检测技术是确保材料质量和安全性的关键手段。其中，超声波探伤因其高精度、非破坏性等优势，成为复合材料缺陷检测的方法。而缺陷波形图的分析能力，直接影响检测结果的准确性。本文将深入探讨复合材料超声波探伤中的缺陷波形图特征，并介绍Dolphicam2在提升检测效率方面的卓越表现。
复合材料因其轻质、高强、耐腐蚀等特性，广泛应用于航空航天、汽车制造、风电叶片等领域。然而，复合材料在制造和使用过程中可能产生分层、气孔、夹杂、纤维断裂等缺陷，这些缺陷会严重影响材料的力学性能。传统的目视检测或X射线检测难以全面评估内部缺陷，而超声波探伤能够穿透材料，通过回波信号精准定位缺陷位置和大小。
超声波探伤的核心在于波形图分析。当超声波在材料中传播时，遇到缺陷会产生反射、散射或衰减，这些信号被探头接收后形成波形图。通过分析波形图的幅度、相位、时间延迟等参数，可以判断缺陷的类型、尺寸和深度。
不同的缺陷在超声波波形图中表现出不同的特征，以下是几种常见缺陷的波形图表现：
分层缺陷
分层是复合材料中常见的缺陷，通常表现为层间粘接不良。在波形图中，分层缺陷会呈现明显的回波信号，且回波幅度较高，时间延迟与缺陷深度成正比。
气孔缺陷
气孔通常尺寸较小且分布密集，在波形图中表现为多个低幅度的散射信号，而非单一强回波。气孔的存在会降低材料的整体声速，导致波形图基线偏移。
夹杂物缺陷
夹杂物（如金属或非金属异物）的声阻抗与基体材料差异较大，因此在波形图中会产生强反射信号，并可能伴随多次回波。
纤维断裂或褶皱
纤维增强复合材料的纤维断裂或褶皱会导致超声波传播路径改变，波形图表现为信号衰减加剧或出现不规则散射。
在复合材料超声波探伤中，传统设备往往依赖操作人员的经验进行波形图分析，容易产生误判。而Dolphicam2作为新一代便携式超声波探伤仪，凭借其高精度成像、智能分析算法和便捷操作，大幅提升了检测效率和准确性。
高分辨率成像：采用先进的相控阵技术，可生成清晰的C扫描和B扫描图像，直观显示缺陷分布。
智能缺陷识别：内置AI算法，可自动识别波形图中的缺陷特征，减少人为误判。

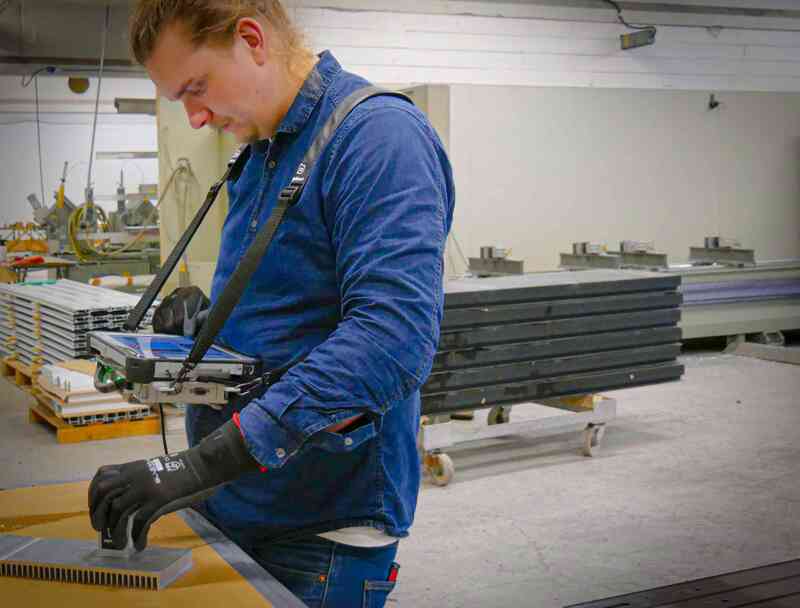

便携轻量化设计：重量仅1.5kg，适合现场检测，尤其适用于大型复合材料结构（如风电叶片、飞机蒙皮）。
数据云端存储：支持检测数据实时上传，便于质量追溯和分析。
航空航天：检测碳纤维复合材料的层间分层和冲击损伤。
风电行业：评估叶片内部的纤维断裂和胶接缺陷。
汽车制造：确保碳纤维车身结构的焊接质量。
作为国内的无损检测设备供应商，青岛纵横仪器有限公司专注于超声波探伤技术的研发与应用，为复合材料行业提供全面的检测解决方案。公司拥有资深技术团队和完善的售后服务体系，确保客户获得最专业的支持。
如果您需要了解更多关于Dolphicam2超声波探伤仪的信息，或希望获取定制化检测方案，欢迎致电我们的销售热线：135-0542-5410，我们将竭诚为您服务！
